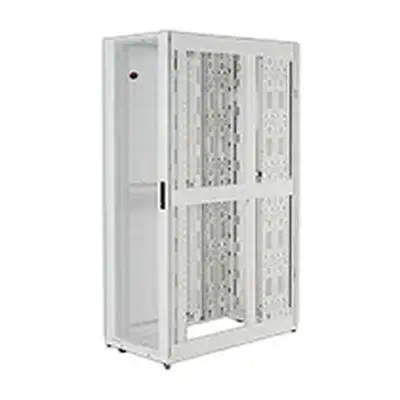

APC NetShelter SX

Compatibilité

Intégrée aux produits InfraStruxure

Les produits de refroidissement, de distribution d'énergie et de gestion des câbles de Schneider Electric fonctionnent de manière transparente avec les armoires informatiques pour fournir un système de support d'infrastructure complet.

Systèmes de rack Schneider Electric compatibles

Compatible avec une variété de produits accessoires de rack Schneider Electric pour fournir la possibilité de créer un système de rack complet. Configurez les solutions de rack à l'aide du portail de conception Schneider Electric - configurateur Small IT Solution Designer avec vérification de la compatibilité des produits et catalogue d'équipements tiers utile pour vous aider à visualiser votre solution de rack idéale.

Optimisés pour les systèmes de gestion de câbles à haute capacité

Les boîtiers NetShelter SX sont optimisés pour être utilisés avec des systèmes de gestion de câbles à haute capacité qui se fixent aux rails de montage de l'équipement à l'intérieur des boîtiers en s'alignant sur les espaces en U de montage de l'équipement et fournissent des canaux pour l'acheminement et la gestion du câblage.

Compatibilité garantie avec le montage en rack 19 pouces EIA-310 neutre pour le fournisseur

Montage neutre pour le fournisseur pour une compatibilité garantie avec tous les équipements 19 pouces conformes à la norme EIA-310. La garantie de remboursement " Fits Like a Glove " vous assure que tout votre équipement de montage en rack conforme à la norme EIA-310-E s'adaptera physiquement à un NetShelter.

Convivialité

Ouvertures d'accès aux câbles avec brosses préinstallées

Les grandes fentes d'accès aux câbles dans le toit permettent d'évacuer les câbles en hauteur. La conception du fond permet un accès libre aux câbles par le biais d'un plancher surélevé. Le toit comprend des ouvertures avec des brosses préinstallées à des emplacements biaisés vers l'avant de l'armoire pour permettre le passage des câbles de données et des dispositions pour le confinement de l'air.

Sélection simple

Pas besoin de passer des heures à choisir et à compiler des dizaines de numéros de pièces pour créer une seule armoire. Schneider Electric a simplifié les choses en s'occupant des détails et en fournissant des armoires complètes avec une seule référence.

Porte avant perforée avec profil incurvé

Les portes avant et arrière perforées assurent une ventilation suffisante pour les serveurs et les équipements de mise en réseau. La zone perforée de la porte avant est optimisée avec un profil incurvé pour fournir une plus grande surface et permettre une plus grande couverture de perforation et un taux de perforation plus élevé.

Portes à ouverture rapide

La porte avant peut être déplacée vers le côté opposé ou interchangée avec les portes arrière. Les portes s'enlèvent facilement grâce à une conception simple.

Panneaux latéraux à mi-hauteur et option avec bandes de brosses pour le passage

Les panneaux latéraux à mi-hauteur à dégagement rapide réduisent la taille et le poids pour faciliter la manutention et l'accès à l'équipement. Les panneaux latéraux sont verrouillables à l'aide d'une seule clé avec les portes. Des options de panneaux latéraux intégrés avec des trous de passage et des bandes de brossage sont désormais disponibles pour acheminer le câblage vers les baies adjacentes d'une rangée tout en maintenant un flux d'air correct.

Toit d'accès aux câbles facilement amovible

Le toit peut être retiré à l'aide de simples charnières à tirette pour l'accès pendant l'installation de l'équipement ou même lorsque le câblage est déjà en place et acheminé à travers les ouvertures pour les câbles. Une fois retiré, le toit est réversible pour repositionner les plus grandes ouvertures de câbles pour les fiches et les connecteurs de distribution d'énergie.

Support de boulon à œil intégré dans le cadre de l'armoire

Les trous de boulon à œil intégrés au sommet du cadre de l'armoire permettent de soulever l'armoire pour la déplacer et la placer à l'aide de mécanismes de levage à boulon à œil. Reportez-vous à la documentation de l'utilisateur de l'armoire pour obtenir des spécifications détaillées sur les exigences en matière de boulons à œil et les limites de poids de l'armoire.

Les rails de montage de l'équipement s'intègrent aux systèmes de câblage de brassage

Les rails de montage de l'équipement comprennent des trous de montage sans U à côté de l'espace de montage EIA 19" qui permettent l'installation de systèmes de brassage de câbles de distribution de données (DDC) sans occuper l'espace en U critique de l'équipement. Les boîtiers AV et de mise en réseau ne comportent pas d'emplacements pour l'intégration du câblage DDC. D'autres options 1U, 2U et zéro U d'armoire arrière sont disponibles pour ces armoires.

Outils de réglage de l'armoire et matériel fournis

Toutes les armoires sont fournies en standard avec un sac de matériel qui comprend du matériel pour le montage de l'équipement informatique et des outils pour un réglage simple de l'armoire.

Agilité

Canaux d'accessoires arrière préinstallés sur toute la hauteur de l'armoire

Les canaux d'accessoires arrière intégrés et réglables fournissent des emplacements de montage zéro U pour les accessoires sans outillage. Chaque canal dispose de deux baies de montage pour prendre en charge une combinaison de quatre accessoires au maximum, tels que des unités PDU et des organisateurs de câbles verticaux. Les armoires de 1070 mm, 825 mm et de profondeur ainsi que les armoires de mise en réseau comprennent deux canaux. Les armoires de 1200 mm de profondeur comprennent quatre canaux. Les canaux sont préinstallés en usine à l'arrière de l'armoire, mais peuvent être déplacés à d'autres endroits de l'armoire le long des renforts latéraux pour repositionner la gestion des câbles là où elle est le plus nécessaire.

Rails de montage réglables avec matériel captif et alignement rapide

Les rails de montage verticaux peuvent être réglés par incréments de 6,4 mm (1/4 po), ce qui permet de répondre à pratiquement toutes les exigences en matière de montage des équipements informatiques. La fonction d'alignement facile est intégrée au rail de montage de l'armoire et au renfort latéral pour une vérification rapide de l'alignement sans l'utilisation d'outils. Les positions en U sont numérotées à l'avant et à l'arrière pour une installation rapide de l'équipement.

Portes arrière divisées

Les portes arrière divisées améliorent l'accès et la facilité d'entretien à l'arrière de l'équipement monté en rack. Les portes arrière divisées permettent d'optimiser l'espace au sol. Seuls 279 mm (11 pouces) d'espace libre sont nécessaires derrière les armoires pour permettre aux portes de pivoter.

Roulettes à profil bas et pieds de mise à niveau réglables par le dessous ou le dessus

Les armoires sont livrées en standard avec des pieds de mise à niveau et des roulettes. Les pieds de nivellement peuvent être réglés rapidement à l'aide d'un tournevis ou d'une perceuse, ce qui élimine la nécessité d'utiliser une clé en dessous.

Quincaillerie d'assemblage intégrée permettant d'aligner les armoires sur plusieurs largeurs

Les armoires comprennent une quincaillerie d'assemblage préinstallée permettant d'assembler les armoires en rangée et d'assurer une stabilité supplémentaire à l'armoire. La quincaillerie d'assemblage préinstallée comprend des trous pour l'assemblage à une armoire adjacente tous les 600 mm ou tous les 24 pouces, selon la disposition du sol.

Options d'emballage spécial pour l'expédition d'armoires avec équipement monté

Les armoires avec emballage antichoc sont des armoires standard avec des dispositions dans la conception de l'emballage et l'assemblage de l'armoire pour l'expédition des armoires avec l'équipement monté à l'intérieur. Consultez apc.com pour connaître les options de taille et la disponibilité des armoires.

Les options ATO (Assemble-to-Order) des armoires permettent un niveau de personnalisation pour les clients des armoires au-delà des modèles d'armoires standard. Cette personnalisation se limite à l'assemblage du boîtier lui-même et n'inclut pas les composants supplémentaires montés sur le boîtier. Par exemple, l'armoire peut être assemblée sans les côtés, sans les portes ou sans les côtés et les portes. Consultez apc.com pour connaître les options de taille et la disponibilité des armoires.

Sécurité

Conçue pour une meilleure stabilité structurelle

Une conception de châssis éprouvée, des rails de montage de gros calibre et des roulettes robustes assurent une charge nominale statique (pieds de nivellement) de 3 000 lb (1 364 kg) et dynamique (roulettes) de 2 023 lb (1 023 kg). Les armoires ont été testées et approuvées pour être combinées avec les accessoires de fixation appropriés afin de répondre aux diverses exigences sismiques. Consultez la documentation du produit sur apc.com pour connaître les exigences spécifiques.

Mise à la terre électrique intégrée

Le toit, les panneaux latéraux et les portes avant et arrière sont mis à la terre sur le cadre de l'armoire. Huit inserts de mise à la terre électrique supplémentaires sont situés sur le cadre pour la mise à la terre externe.
