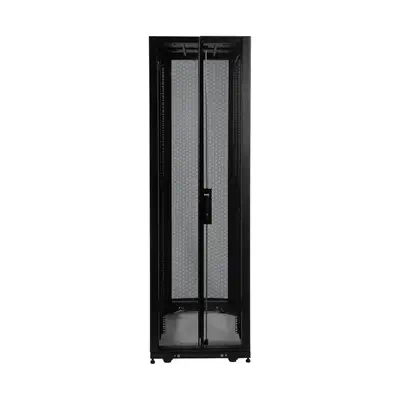

EATON TRIPPLITE 42U SmartRack Expandable Standard SR42UBEXP

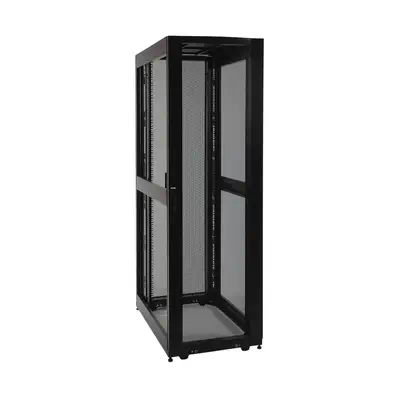

Le SR42UBEXP est un modèle d'extension utilisé lorsque plusieurs armoires sont assemblées en baie. Il possède des portes et un toit, mais pas de panneaux latéraux. Ses languettes de jonction intégrées facilitent la combinaison de plusieurs armoires en rangées pour les applications de centre de données. Le SR42UBEXP est également compatible avec les configurations d'allées chaudes et d'allées froides.Le SR42UBEXP peut contenir 1360,8 kg d'équipement de rack 19 pouces standard dans 42U. Il offre un montage à trou carré/écrou cage neutre pour une compatibilité garantie avec tous les équipements 19 pouces conformes à la norme EIA-310-E. Ses paires de rails verticaux avant et arrière sont réglables par incréments d'un quart de pouce, de 4 à 37 pouces. Le réglage est rapide et un index de profondeur facile à visualiser assure un placement cohérent des rails sans nécessiter de mesures fastidieuses. Chaque espace de rack à l'intérieur de l'armoire est numéroté pour faciliter les références. Deux de ces rails de montage verticaux réglables permettent d'installer jusqu'à quatre unités PDU et gestionnaires de câbles compatibles. Cette fonction facilite l'acheminement des câbles vers l'équipement du rack et réduit l'encombrement des câbles.Le panneau supérieur du SR42UBEXP est ventilé afin d'évacuer l'air chaud de l'armoire et d'aspirer l'air frais par convection. Le panneau supérieur comprend des ports pour l'acheminement des câbles et peut être rapidement retiré sans outils. Pour faciliter l'accès aux câbles, le SR42UBEXP est à fond ouvert.Tous les composants du SR42UBEXP sont mis à la terre sur le châssis de l'armoire. Des points de mise à la terre filetés à l'avant et à l'arrière sont prévus pour la connexion à la terre de l'installation. Les portes avant et arrière amovibles sont équipées de fils de terre à dégagement rapide.Pour simplifier le déploiement, le SR42UBEXP est livré avec des roulettes préinstallées qui lui permettent d'être facilement manœuvré à l'emplacement souhaité, où il peut être fixé en ajustant les niveleurs préinstallés. Remarque : les roulettes sont destinées à des ajustements mineurs de la position et ne sont pas conçues pour déplacer l'enceinte sur de longues distances.L'enceinte est expédiée entièrement assemblée pour un déploiement rapide et roule en place sur des roulettes robustes préinstallées (les roulettes sont amovibles)Les ensembles avant et arrière de rails de montage de l'équipement s'ajustent par incréments de 1/4". Le réglage est rapide et pratique. L'index de profondeur facile à voir assure un placement cohérent des rails sans nécessiter de mesures fastidieuses.Les rails de montage d'accessoires sans vis (2 rails par armoire) comprennent des fentes pour l'installation rapide d'unités PDU compatibles et de gestionnaires de câbles verticaux. Les fentes de montage sont disposées selon un modèle standard compatible avec une grande variété d'accessoires. Chaque rail peut accueillir deux unités PDU verticales ou gestionnaires de câbles côte à côte (quatre éléments par armoire).L'armoire comprend le matériel de montage de 50 pièces d'écrous cage M6 et 50 pièces de vis M6Finition en peinture en poudre texturée pour une résistance solide aux problèmes environnementaux tels que le déploiement dans les entrepôts.Capacité de ventilation massive de l'avant à l'arrière. L'espace ouvert de plus de 65 % dans le motif de perforation de la porte répond ou dépasse les exigences des fabricants de serveurs.Profondeur interne maximale utilisable de 37 pouces/94 cm (de l'avant au rail arrière).Poids nominal de 3000 lb (1360,8 kg) stationnaire et de 2250 lb (1020,6 kg) roulant.La porte avant est verrouillée, réversible et amovible.Les portes arrière sont verrouillables et réversibles. La conception de la porte arrière divisée réduit les exigences de dégagement pour l'entrée des services, ce qui permet de placer l'enceinte plus près d'un mur.Des panneaux latéraux peuvent être ajoutés ultérieurement au besoin. (p/n : SR42SIDE)Les pattes de fixation intégrées permettent de combiner les armoires en rangées de façon sécuritaire. La largeur d'un centre à l'autre peut être réglée à 600 mm ou 24" pour correspondre aux dalles de sol standard des centres de données.Les pieds de nivellement s'étendent pour permettre au boîtier d'être positionné sur des sols inégaux. Les niveleurs sont amovibles.La conception compacte permet à l'armoire de rouler à travers les portes commerciales de hauteur standard.Système de mise à la terre pratique. Tous les composants sont mis à la terre sur le cadre de l'armoire qui comprend plusieurs connexions pour la mise à la terre de l'installation. Les portes avant et arrière comprennent des fils de mise à la terre à dégagement rapide.Fond ouvert pour l'accès aux câbles.Le panneau supérieur comporte des trous d'accès généreux pour les câbles. Le panneau peut être retiré en quelques secondes sans avoir à débrancher les câbles.Les supports de stabilisation inclus sont utilisés pour l'expédition et peuvent être rattachés au bas du cadre de l'armoire à l'intérieur ou à l'extérieur du rack.Compatibilité avec les accessoires d'optimisation du flux d'air ainsi qu'avec les accessoires de gestion des câbles.
