Rack et Armoire : Solutions de rangement pour serveurs

Un rack informatique ou baie de brassage est un meuble de rangement très souvent métallique contenant des emplacements aussi appelés « baies ». Elle est conçue pour recevoir des équipements matériels tels que vos serveurs, routeurs ou autres composants électroniques. Cette armoire réseau est fabriquée de différentes tailles du petit coffret à la grande armoire et peut être installée aussi bien sur le sol, qu’en hauteur, sur un mur.

Dans cet article, nous verrons les différents types de rack, comment choisir les dimensions de son rack, les accessoires utiles pour une meilleure gestion de l’espace et de la ventilation dans le rack.

Comment choisir les dimensions de son rack ?

Chaque entreprise est unique, tout comme ses besoins en matière d'infrastructure réseau. Alors, comment vous assurer de faire le bon choix ?

Premièrement, évaluez la taille de vos équipements actuels ainsi que vos besoins futurs. Vous pourrez avoir besoin d'ajouter d'autres serveurs ou composants électroniques dans les prochains mois ou prochaines années.

La hauteur est souvent le premier critère à prendre en compte. Dans le jargon professionnel, la hauteur des racks est souvent mesurée en "unités de rack", généralement abrégées en "U" et une unité de rack représente 1,75 pouce. La hauteur standard des racks varie, allant de petites baies de 10U à des armoires titanesques de 42U ou même plus. Vous devez ainsi connaître la hauteur totale requise de tous vos équipements et d'ajouter quelques unités supplémentaires pour prévoir une future expansion.

Puis, la profondeur et la largeur. Assurez-vous que votre armoire peut accueillir l'ensemble de votre matériel. Certains serveurs ou pièces spécifiques peuvent avoir des dimensions non standards.

Enfin, n'oubliez pas l'aspect pratique. Pensez à l'endroit où sera placée l'armoire. Y a-t-il suffisamment d'espace autour pour une circulation d'air optimale ? Est-ce accessible pour la maintenance ?

Les différents types de rack

Lorsqu'il s'agit de choisir un rack, une des étapes est de comprendre la diversité des options disponibles. Comme tout produit professionnel, chaque type a ses propres avantages, adaptés à des besoins spécifiques.

Commençons par la distinction entre un rack ouvert et un rack fermé.

Un rack ouvert, comme son nom l'indique, est une structure sans panneaux latéraux ni porte. C'est la solution idéale pour les environnements où la circulation de l'air est primordiale et où l'accès fréquent aux équipements est nécessaire. De plus, ces racks sont souvent plus abordables et offrent une grande flexibilité en matière de montage.

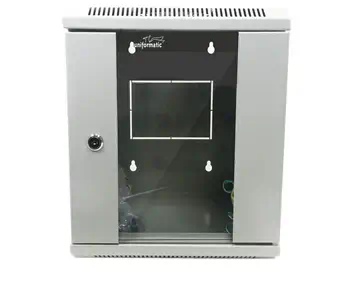

En revanche, un rack fermé est un coffret complet, souvent doté d'une porte (pleine ou en verre) et de panneaux latéraux. La porte en verre offre l'avantage de permettre une visualisation rapide de l'équipement, tandis que la porte pleine garantit une protection supplémentaire contre les éléments externes. Ces armoires sont préférées dans les endroits où la sécurité, la propreté et l'esthétique sont primordiales.

Cependant, chaque option a ses particularités. Certains racks offrent des ports pré-percés pour une installation facilitée, tandis que d'autres requièrent un kit de brassage spécifique.

Enfin, les catégories d'armoires dépendent également de leur utilisation. Certains sont spécialement conçus pour des serveurs, d'autres pour des équipements de réseau (onduleurs, commutateurs), et certains peuvent même être personnalisés pour des besoins spécifiques.

Gestion de l’espace dans un rack : accessoires utiles

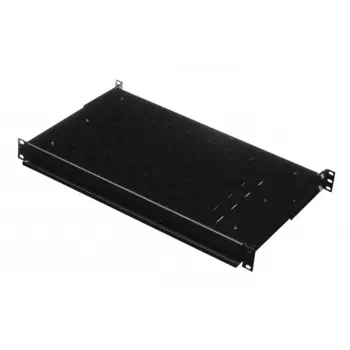

De nombreux accessoires sont disponibles pour améliorer la gestion de l'espace. Par exemple, des étagères coulissantes peuvent être installées pour les équipements qui ne sont pas montables en rack. De même, des tiroirs spécifiques peuvent servir à ranger des outils, des pièces de rechange ou d'autres petits composants.

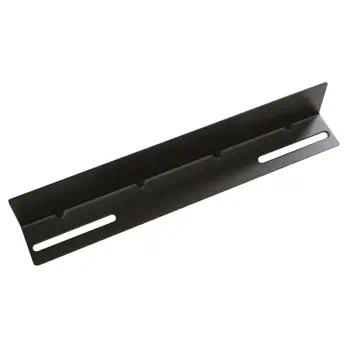

L'utilisation de rails ajustables permet de moduler l'espace selon les besoins. En fonction de la profondeur de votre équipement, les rails peuvent être réarrangés pour maximiser l'utilisation de l'espace vertical et horizontal.

Ventilation et refroidissement du rack

Chaque composant électronique, du serveur le plus puissant au plus petit, génère de la chaleur lorsqu'il est en fonctionnement. Deux solutions peuvent être envisagées :

• Solutions passives vs. actives

  Les solutions passives s'appuient sur la convection naturelle, permettant à l'air chaud de s'élever et de s'échapper par des ouvertures prévues à cet effet, comme des grilles sur le dessus de l'armoire. Les solutions actives, en revanche, utilisent des ventilateurs pour forcer la circulation de l'air, assurant un refroidissement plus efficace dans les environnements densément équipés.

  Assurez vous d’avoir suffisamment d'espace autour de l'armoire pour une circulation d'air optimale.

  Il est également judicieux d'investir dans des systèmes de surveillance de la température qui peuvent vous alerter en cas de dépassement des seuils de sécurité. Ces systèmes peuvent souvent être intégrés à votre système de gestion de réseau, vous offrant une vue en temps réel des conditions dans votre armoire ou rack.

• Solutions écoénergétiques

  Aujourd'hui, avec la prise de conscience croissante de l'impact environnemental, il existe des solutions de refroidissement écoénergétiques qui non seulement protègent votre équipement mais réduisent également la consommation d'énergie. Ces solutions, allant des ventilateurs à faible consommation aux systèmes de refroidissement liquide, peuvent offrir des performances de refroidissement supérieures tout en étant respectueuses de l'environnement.

  Aussi, les racks conçus pour optimiser la circulation de l'air et minimiser la nécessité de refroidissement actif peuvent considérablement réduire la consommation d'énergie. Ces conceptions écoénergétiques peuvent aussi prolonger la durée de vie de vos équipements en évitant les surchauffes.

Le rack peut être choisis selon sa taille avec la possibilité d’adapter l’armoire selon vos besoins en matière d’équipement. Certains accessoires peuvent vous permettre de moduler votre espace dans le rack tels que les étagères coulissantes pour les équipements qui ne sont pas montables en rack, des tiroirs pouvant servir à ranger des composants et l’utilisation de rails ajustables. Par ailleurs, la gestion de la ventilation est à considérer. Vous pouvez faire le choix  d’utiliser une solution de ventilation passive ou bien active qui devra être déterminée selon l’endroit où vous souhaitez placer le rack et le type d’équipement que vous désirez y installer.
